Turtlebot学习笔记

ubuntu14.04上安装ROS Indigo版本

设置安装软件源
sudo sh -c ‘echo “deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main” > /etc/apt/sources.list.d/ros-latest.list’

设置key
sudo apt-key adv –keyserver hkp://ha.pool.sks-keyservers.net:80 –recv-key 421C365BD9FF1F717815A3895523BAEEB01FA116

安装
sudo apt-get update
sudo apt-get install ros-indigo-desktop-full

初始化rosdep
sudo rosdep init
rosdep update

初始化ROS开发环境
echo “source /opt/ros/indigo/setup.bash” >> ~/.bashrc
source ~/.bashrc

安装ROS工具包
sudo apt-get install python-rosinstall

Turtlebot包安装

安装ROS Indigo对应的Turtlebot包

ubuntu软件安装源更新
sudo apt-get update

Turtlebot包安装
sudo apt-get install ros-indigo-turtlebot ros-indigo-turtlebot-apps ros-indigo-turtlebot-interactions ros-indigo-turtlebot-simulator ros-indigo-kobuki-ftdi ros-indigo-rocon-remocon ros-indigo-rocon-qt-library ros-indigo-ar-track-alvar-msgs

Turtlebot测试

启动ROS
roscore

设备驱动配置
使用 ls /dev/kobuki命令，如果没有显示对应的设备驱动 /dev/kobuki 则使用命令 rosrun kobuki_ftdi create_udev_rules 添加，重启Turtlebot底盘即可

键盘控制底盘
roslaunch turtlebot_bringup minimal.launch
roslaunch turtlebot_teleop keyboard_teleop.launch

通过发布主题命令控制底盘
rostopic pub -r 10 /cmd_vel_mux/input/navi geometry_msgs/Twist ‘{linear: {x: 0.1, y: 0.0, z: 0.0}, angular: {x: 0.0,y: 0.0,z: 0.0}}’

Kinect配置

安装驱动
sudo apt-get install ros-indigo-openni- ros-indigo-openni2- ros-indigo-freenect-*
rospack profile

设置环境变量(非常重要,做任何事之前都要查看和配置)
echo $TURTLEBOT_3D_SENSOR
如果输出的不是kinect则需要重新配置

如果你看到一个3D传感器，例如asus_xtion_pro，您将需要设置环境变量的默认值，修改和重新启动终端：
echo “export TURTLEBOT_3D_SENSOR=kinect” >> .bashrc

Kinect测试

启动turtlebot
roslaunch turtlebot_bringup minimal.launch

启动Kinect
roslaunch freenect_launch freenect-registered-xyzrgb.launch （Kinect新版本）
roslaunch openni_launch openni.launch (Kinect或旧版本)
针对Asus Xtion, Xtion Pro, or Primesense 1.08/1.09 cameras:
roslaunch openni2_launch openni2.launch depth_registration:=true

  • 图片 rosrun image_view image_view image:=/camera/rgb/image_color
    • 深度图 rosrun image_view image_view image:=/camera/depth_registered/image

在RVIZ上查看相机
roslaunch turtlebot_bringup 3dsensor.launch
roslaunch turtlebot_rviz_launchers view_robot.launch

Turtlebot跟随

启动Turtlebot
roslaunch turtlebot_bringup minimal.launch

启动跟随脚本
roslaunch turtlebot_follower follower.launch

Turtlebot建图导航

创建地图

启动Turtlebot roslaunch turtlebot_bringup minimal.launch

创建地图 roslaunch turtlebot_navigation gmapping_demo.launch

打开rviz roslaunch turtlebot_rviz_launchers view_navigation.launch

手动扫描建图 roslaunch turtlebot_teleop keyboard_teleop.launch

保存地图 rosrun map_server map_saver -f /tmp/my_map

自主导航

启动Turtlebot roslaunch turtlebot_bringup minimal.launch

启动导航模块 roslaunch turtlebot_navigation amcl_demo.launch map_file:=/tmp/my_map.yaml

导航模块有时启动失败可以使用这种方式启动(非常重要)
export TURTLEBOT_MAP_FILE=～/tmp/my_map.yaml
roslaunch turtlebot_navigation amcl_demo.launch

打开rviz roslaunch turtlebot_rviz_launchers view_navigation.launch –screen

当启动之后，TurtleBot并不知道自己在哪个位置,需要给它提供它在地图上的位置：

  • 点击rviz中的”2D Pose Estimate”按钮
  • 在地图上标出TurtleBot的近似位置，并指出TurtleBot的朝向（TurtleBot的正运动方向)
  • 点击rviz上的”2D Nav Goal”按钮
  • 在地图上标出TurtleBot的导航目标，并且指出其在导航终点的朝向

网络配置

主机也需要和笔记本一样安装ROS和Turtlebot包(参考上面ROS与Turtlebot包安装过程)

主机与笔记本需要同步时钟，在主机与笔记本上都需要安装chrony(非常重要)
sudo apt-get install chrony
sudo ntpdate ntp.ubuntu.com

在主机和笔记本电脑上都需要安装ssh-server
sudo apt-get install openssh-server

在笔记本电脑端配置
echo export ROS_MASTER_URI=http://localhost:11311 >> ~/.bashrc
echo export ROS_HOSTNAME=笔记本电脑IP地址 >> ~/.bashrc

在主机端配置
echo export ROS_MASTER_URI=http://笔记本电脑IP地址:11311 >> ~/.bashrc
echo export ROS_HOSTNAME=主机IP地址 >> ~/.bashrc

网络测试

主机开启一个终端使用ssh命令登陆笔记本电脑
ssh username@ip
运行roscore

主机在开启一个终端使用ssh命令登陆笔记本电脑
ssh username@ip
运行roslaunch turtlebot_bringup minimal.launch

在主机开启一个终端
运行roslaunch turtlebot_teleop keyboard_teleop.launch
如果在主机端可以操作Turtlebot,说明网络配置成功

ROS常用命令

实时查看机器人坐标位置
rosrun tf tf_echo /map /base_link

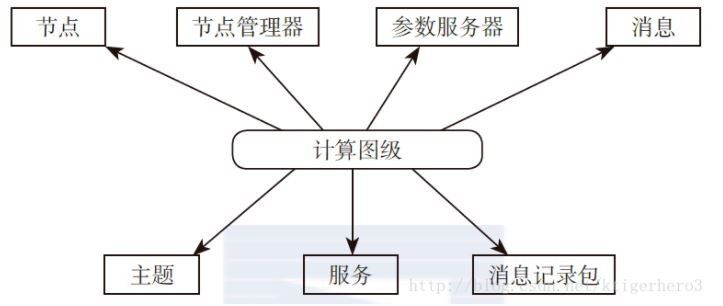

ROS工作原理

ROS节点

使用命令rosnode查看Turtlebot运行启动时运行的ROS结点

ROS 的一个基本目标是使机器人的很多节点node（可执行文件，几乎相对独立的小程序）能够同时运行。为此，这些节点必须能够彼此通信。ROS 中实现通信的关键部分就是ROS节点管理器。要启动节点管理器，使用如下命令：roscore。节点管理器应该在使用ROS的全部时间内持续运行。一个合理的工作流程是在一个终端启动roscore，然后打开其他终端运行其他程序。

/rosout
rosout节点是一个特殊的节点，通过 roscore 自动启动。其作用有点类似于控制台程序中使用的标准输出（即 std::cout）。/rosout也是话题，所有的节点发布都向话题/rosout 发布消息，该话题由同名的 /rosout 节点订阅。这个话题的作用是用来生成各个节点的文本日志消息。在某些地方/rosout 既指节点又指话题。但 ROS 并不会这种重复的名字而混淆，因为 ROS 会根据上下文来推测我们讨论的是/rosout节点,还是/rosout话题。

/app_manager
对于robot是一个公共接口结点,只需调用app_manager的接口就可以操控robot。

/master
master提供topic的命名和注册service功能，也提供跟踪sub/pub功能。这个节点的角色就是让A节点能够定位到B节点。然后两个节点AB之间进行点对点的通信。
也提供参数服务器功能。

ROS主题

使用rostopic查看Turtlebox启动时运行的ROS主题

主题是由ROS网络对消息进行路由和消息管理的数据总线。每一条消息都要发布到相应的主题。当一个节点发送数据时，我们就说该节点正在向主题发布消息。节点可以通过订阅某个主题，接收来自其他节点的消息。一个节点可以订阅一个主题，而并不需要该节点同时发布该主题。这就保证了消息的发布者和订阅者之间相互解耦，完全无需知晓对方的存在。主题的名称必须是独一无二的，否则在同名主题之间的消息路由就会发生错误。

/cmd_vel_mux/active
记录每一刻的主动输入，如果没有人指挥机器人，就会闲置的话题

/cmd_vel_mux/input/XXX
多路复用器输入主题。可以在配置文件中描述任意数量的输入主题

ROS消息

rostopic info 节点名可以查看主题的消息类型

节点通过消息完成彼此的沟通。消息包含一个节点发送到其他节点的数据信息。ROS 中包含很多种标准类型的消息，同时你也可以基于标准消息开发自定义类型的消息

ROS服务

可以使用rosservice命令查看当前的ROS服务

在发布主题时，正在发送的数据能够以多对多的方式交互。但当你需要从某个节点获得一个请求或应答时，就不能通过主题来实现了。在这种情况下，服务能够允许我们直接与某个节点进行交互。此外，服务必须有一个唯一的名称。当一个节点提供某个服务时，所有的节点都可以通过使用ROS 客户端库所编写的代码与它通信。

ROS节点管理器

节点管理器是ROS名称服务,能够帮助节点找到彼此。节点通过与节点管理器通信来报告他们的注册信息。值得注意的是,当这些节点和节点管理器通信时,它们可以接受其他注册节点的信息,并能保持通信正常。当这些注册信息改变时,节点管理器也会回调这些节点。所以,没有节点管理器,节点将不能相互找到,也不能进行消息交换或者调用服务。

参数服务器

是节点管理器的一部分,其允许数据通过关键词来存储。可以在结点运行时配置结点或改变节点的工作模式

消息记录包

使用rosbag record -a记录所有消息，消息记录包存放在当前文件夹下
使用rosbag play 包名回放消息

消息记录包是一种用于保存和回放 ROS 消息数据的格式。消息记录包是检索传感器数据的重要机制。它可以获取并记录各种传感器数据，我们可以通过消息记录包来反复获取实验数据
